미래의 엘리베이터를 위한 엔코더:
KCI 419 Dplus 그리고 LINA 200

가까운 미래에 케이블 기반 엘리베이터 기술에는 브레이크 해제 모니터링을 위한 마이크로스위치가 더 이상 필요하지 않을 것입니다. 새로운 엘리베이터용 HEIDENHAIN KCI 419 Dplus 로터리 엔코더는 엘리베이터 모터 제어를 위한 위치 피드백과 브레이크 모니터링을 위한 추가 데이터를 제공하기 때문입니다.

먼 미래에 엘리베이터는 케이블 없이 작동할 것입니다. HEIDENHAIN은 또한 이를 위한 엔코더 솔루션인 LINA 200 앱솔루트 리네어 엔코더를 제시합니다.

엘리베이터용 KCI 419 Dplus   회전 엔코더:
2차원은 구식입니다

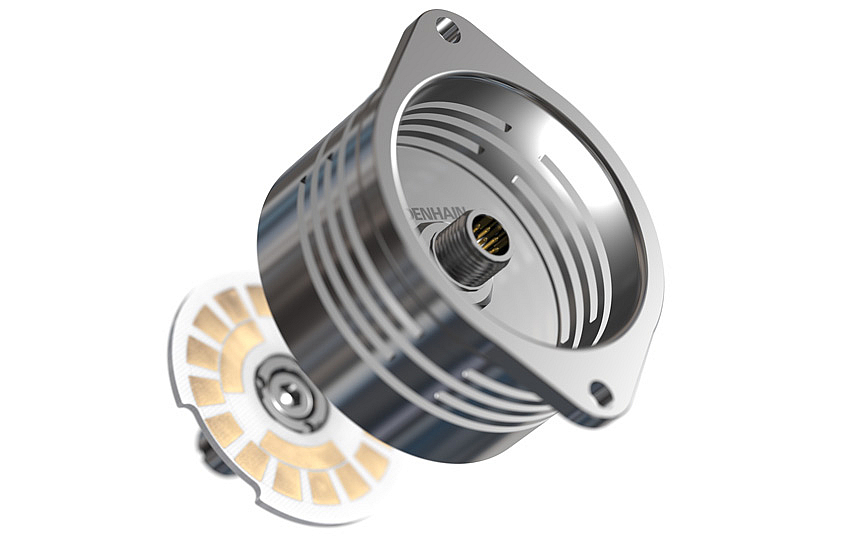

KCI 419 Dplus: 위치 및 브레이크 모니터링

KCI 419 Dplus 유도 엘리베이터 로터리 엔코더는 견인 엘리베이터의 모터 제어를 위해 훨씬 많은 위치 피드백을 제공합니다. 또한 마이크로스위치를 추가로 사용하지 않고도 브레이크 스트로크를 검출하며, 브레이크 온도를 검출할 수 있습니다. 따라서 KCI 419 Dplus 는 브레이크 모니터링에 최적입니다. EnDat 인터페이스를 통해 다운스트림 전자 장치에 진단 데이터까지 제공하여 브레이크 상태(해제 또는 체결) 및 브레이크 마모 수준을 도출할 수 있습니다.

새로운 KCI 419 Dplus는 뛰어난 가용성과 안전성을 제공할 뿐만 아니라 설치, 케이블 연결, 조정 및 유지보수에 필요한 시간과 노력을 크게 단축시켜 줍니다. 이 장치에는 다음 기능이 통합되어 있습니다:

  • 모터 피드백
  • 브레이크 해제 모니터링
  • 마모 표시 자료
  • 온도 모니터링
  • 온라인 자가진단
  • 디지털 데이터 전송

모터와 브레이크가 직접적으로 가깝기 때문에 엘리베이터용 KCI 419 Dplus 로터리 인코더는 추가 센서 없이도 의미 있는 온도 모니터링 데이터를 제공합니다. 이러한 온도 데이터는 오작동 존재 여부의 판단에 사용할 수 있습니다.

이러한 모든 파라미터는 순수 디지털 EnDat 2.2 인터페이스를 통해 단일 케이블로 전송되므로 전체 시스템 케이블이 크게 간소화됩니다. 그 외의 장점으로는 개선된 원격 모니터링 및 예방 유지보수 기능이 포함됩니다.

KCI 419 Dplus는 이러한 완전히 새로운 혁신 외에도 HEIDENHAIN의 클래식 로터리 엔코더의 친숙한 강점 또한 모두 포함하고 있습니다. 유도 스캐닝 방법은 오염과 진동에 내성이 강하며, 작동 신뢰성이 높기로 유명합니다.

LINA 200: 미래를 위한 절대 선형 인코더
엘리베이터에 케이블이 없는 경우

수직 및 수평 이동이 모두 가능한 상태에서 케이블에 끌리지 않는 엘리베이터 카를 구상합니다. HEIDENHAIN은 이를 가능하게 하는 엔코더 기술인 LINA 200 앱솔루트 유도 리네어 엔코더를 제공합니다. 신호 주기가 다른 두 트랙으로 구성되어 있으며, 이 트랙에서 절대 위치 값이 계산됩니다.

이 스케일의 특별한 특징은 두 트랙이 한 평면에 있는 것이 아니라 서로 마주보고 있다는 것입니다. 그에 따른 U자형 스케일을 사용해 측정 표준을 두 면에서 스캐닝할 수 있습니다. 동시에 이중 벽 설계에 의해 눈금과 스캐닝 공정이 기계 및 전자기 간섭에서 보호됩니다. 이러한 구조적 구성은 최대 강성을 낮은 중량에 조합합니다.

따라서 LINA 200은 케이블 없는 엘리베이터의 모터 제어를 위해 신뢰할 수 있고 매우 정확한 위치 피드백을 제공합니다. 또한 엘리베이터 축 내부의 실제 탑재 및 건물 변위 보정을 위해 충분이 넉넉한 허용 오차를 제공합니다. 저속에서, 또한 정지 전후 감속과 가속 단계 중 600mm의 측정 길이에서의 고해상도 위치 피드백(18비트)은 편안하고 부드러운 모션을 보장합니다.

EnDat을 통한 안정적인 데이터 전송으로 높은 동적 성능과 승객 편의성 제공

LINA 200의 스캐닝 헤드 신호는 매우 강력하고 재현성이 뛰어나 EnDat 프로토콜에 정의된 신호 품질 진단 값을 통해 가이드 레일이 허용 범위 내에 있는지 여부에 대한 정보를 얻을 수 있습니다. 따라서 LINA 200은 선형 엔코더로 사용되는 동시에 대형 기계적 시스템의 연속 진단과 상태 모니터링을 위한 데이터를 제공합니다. 그 결과 작동 중 횡적 편차를 검출할 수 있습니다.

고정밀도 위치 값은 EnDat 2.2 인터페이스를 통해 후속 전자기기에 순수 디지털화돼 전송됩니다. 그러나 이 특정 어플리케이션에서 EnDat 2.2는 선형 모터를 둘러싼 강한 자기장과 관련된 또 다른 중요하고 안전과 관련된 이점을 제공합니다. EnDat 2.2 인터페이스 는 높은 전자기 호환성을 특징으로 하며 기존 아날로그 신호와 달리 이러한 환경에서도 안정적인 데이터 전송을 보장합니다.

AMO WMKA: 수직과 수평 이동 사이의 방향 전환

미래 케이블리스 엘리베이터의 경우 수직에서 수평으로의 방향 전환은 고출력 토크 모터로 구동되는 회전 조인트의 엘리베이터 축에서 수행됩니다. 이러한 모터 제어에 필요한 위치 데이터는 AMO WMK와 같은 각도 엔코더에서 제공됩니다. 또는, HEIDENHAIN LIC 시리즈와 같은 노출형 선형 엔코더들도 사용할 수 있습니다.
